Cổng trục, cầu trục 10 tấn dầm đôi – dầm đơn

Cầu trục 10 tấn dầm đôi, cầu trục dầm đơn 10 tấn

Cầu trục là thiết bị nâng hạ hàng hóa có tải trọng lớn hiện đang được ứng dụng rộng rãi tại nhiều nơi như: các nhà xưởng, bến cảng, nhà kho… Hãy cùng Trường Quân tìm hiểu về cầu trục 10 tấn, cấu tạo, thông số kỹ thuật cầu trục dầm đôi 10 tấn, cầu trục dầm đơn 10 tấn từ đó bạn có thể dễ dàng quyết định đầu tư cầu trục nào cho doanh nghiệp của mình.

Cầu trục tải trọng 10 tấn có những loại nào?

– Cầu trục là một trong số nhiều thiết bị có chức năng nâng hạ, di chuyển hàng hóa đang được sử dụng rộng rãi trên khắp thế giới. Ngoài cầu trục thì hiện nay còn có cẩu trục, cổng trục… Thiết bị này được phân loại theo nhiều tiêu chí khác nhau. Trong đó ứng dụng phổ biến nhất phải kể đến cầu trục một dầm và cầu trục hai dầm. Cầu trục tải trọng 10 tấn cũng có 2 loại chính là cầu trục dầm đôi 10 tấn và cầu trục dầm đơn 10 tấn. Vậy loại nào sẽ phù hợp với nhu cầu của doanh nghiệp bạn hơn. Chúng ta cùng tìm hiểu sâu hơn về hai loại cầu trục này.

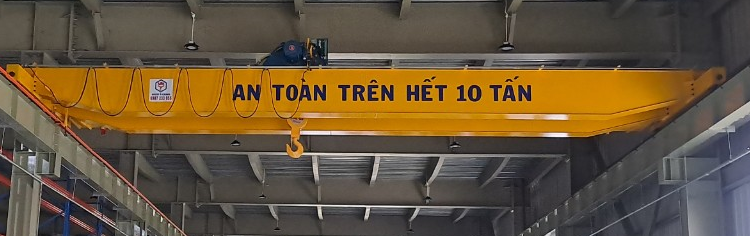

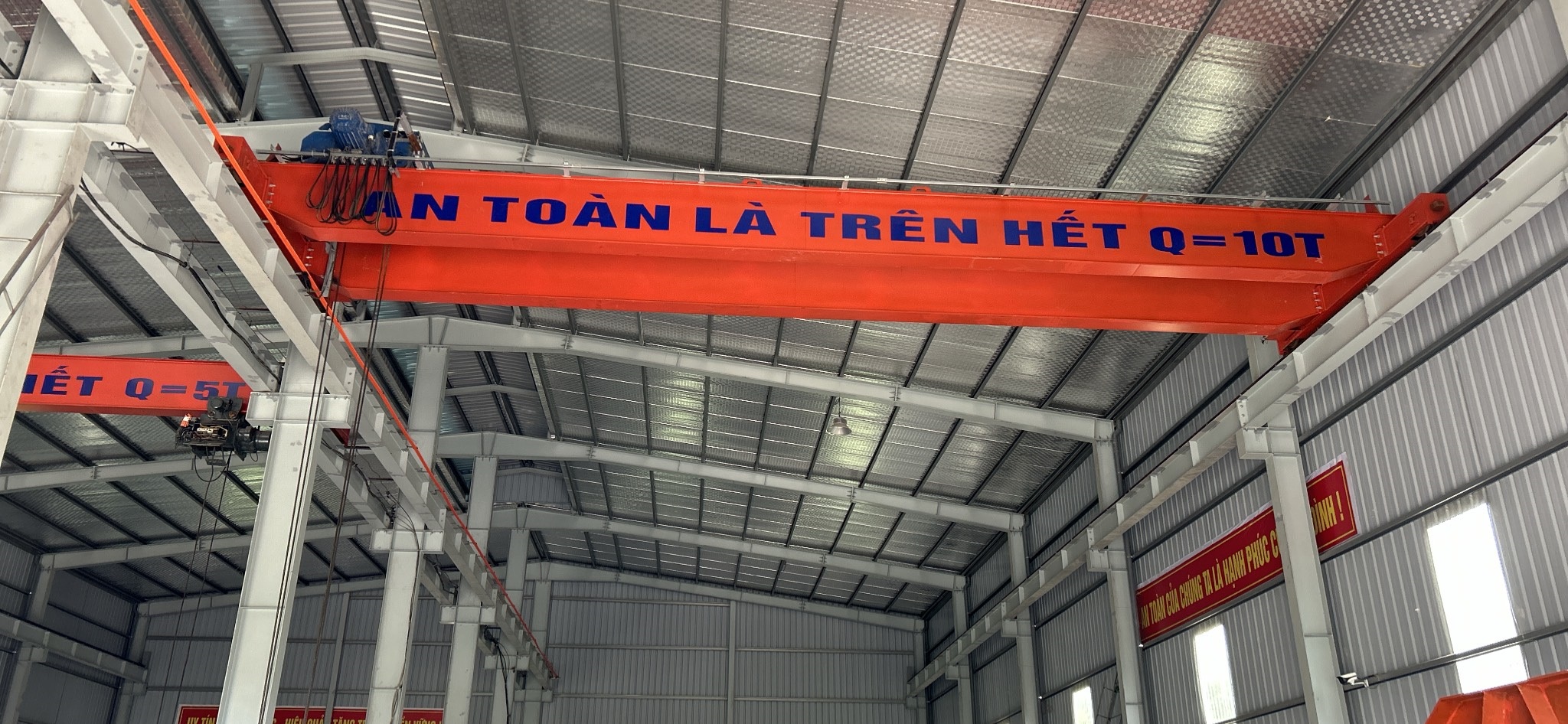

Cấu tạo của cầu trục dầm đôi 10 tấn

Mỗi loại cầu trục đều có những cấu tạo khác nhau. Với cầu trục dầm đôi 10 tấn thì cấu tạo của nó bao gồm:

• 2 dầm chính liên kết với 2 dầm biên (chạy dẫn động cổng trục theo các phương) tạo thành khung cứng
• Hệ ray di chuyển được gắn trên nền dầm bê tông thông qua cóc kẹp ray
• Sàn công tác
• Xe con di chuyển dọc cầu trục,  xe còn cấp điện ( hệ tời điện có gắn động cơ ). Trên xe con được lắp đặt palang hoặc tời điện
• Hệ cấp điện cho Pa lăng
• cụm hạn chế di chuyển của xe con
• Điều khiển từ xa, hệ dây dẫn điện và điều khiển cầu trục
• Hệ thống di chuyển cầu trục dọc nhà xưởng
• Cấp điện ru lô cuốn cáp được dùng 03 loại : Cuốn đối trọng, cuốn lò xo, cuốn động cơ
• Động cơ chạy chân
• Chân cổng – Đặc thù chạy dưới đất lên cần hệ khung đỡ thiết bị ( có thể là chân cứng, chân mềm…)

Thông số kỹ thuật của cầu trục dầm đôi 10 tấn.

Cầu trục dầm đôi 10 tấn có bộ thông số kỹ thuật rõ ràng, chính xác. Cụ thể như sau:

• Chiều cao nâng hạ: 6m – 25m
• Khẩu độ cổng trục: 6m – 30m
• Chiều dài đường chạy: Không giới hạn
• Tốc độ nâng hạ palang: 3.7 m/phút
• Tốc độ di chuyển palang: 12.5 m/phút
• Công suất nâng hạ palang: 1x6KW
• Công suất di chuyển palang : 1×0.75KW
• Công suất di chuyển cổng trục: 2×0.75KW

• Nguồn điện sử dụng: 380V – 3P – 50HZ
• Hệ điều khiển: Điều khiển từ xa, điều khiển đi kèm palang
• Hệ cấp điện palang( điện ngang): Cáp mềm dẹp – máng C -dạng sâu đo
• Hệ cấp điện dọc cầu trục( điện dọc): Ray dẫn an toàn 3P -75A
• Thời gian chế tạo: 25 – 30 ngày
• Chế độ làm việc: Từ FEM 1Am to FEM 5m (A2~A8)
• Tiêu chuẩn chế tạo: FEM 1.001, TCVN 4244-2005

Tuy nhiên, vì là bộ dầm kép nên 2 dầm phải có cùng tải trọng và kích thước, nếu không sẽ xảy ra xô lệch dầm khi di chuyển do lực cản hai bên ray không đều. Vì thế nên quy trình chế tạo hai dầm cầu hay cầu trục dầm đôi đòi hỏi người thợ phải có tay nghề cao, nơi chế tạo phải hiện đại, đạt chuẩn và quy trình khép kín của phòng sản xuất.

Cầu trục dầm đơn 10 tấn (một dầm)

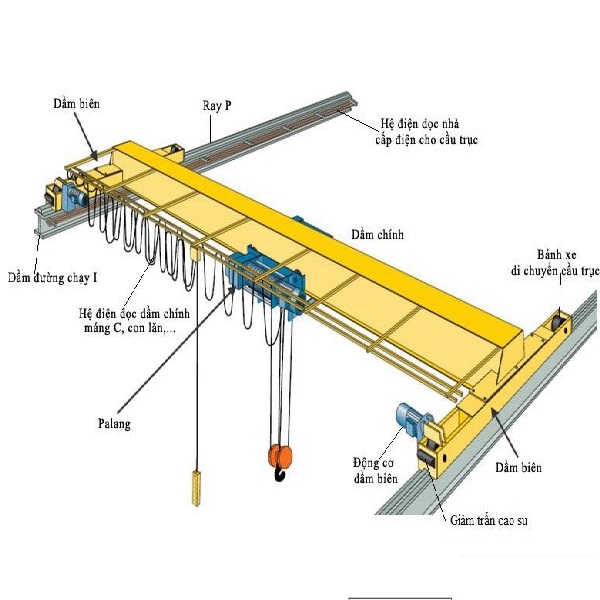

Cấu tạo của cầu trục 1 dầm 10 tấn.

• Cầu trục được tạo nên bởi nhiều bộ phận khác nhau là dầm chính, dầm biên, pa lăng điện, hệ cấp điện cầu trục, hệ thống ray di chuyển… Yếu tố tạo nên tên gọi cho cầu trục một dầm 10 tấn nằm ở dầm chính. Thiết bị chỉ có duy nhất một dầm chính có kết cấu hình chữ L, chữ I hoặc chữ H theo kiểu dầm hộp.
• Dầm biên gồm 2 bộ đều được trang bị động cơ giảm tốc có công suất và tốc độ trục ra tương đương với tốc độ di chuyển của cầu trục. Dầm biên liên kết thông qua bu lông dưới dạng gối đỡ dầm chính. Pa lăng được trang bị đồng bộ với các thiết bị khác của cầu trục,
• Bộ phận này treo bên cánh dưới của dầm cầu trục với thiết kế theo kiểu 2 bánh hoặc 4 bánh xe. Trường hợp cầu trục có tải trọng trên 7.5 tấn sẽ phải sử dụng loại 4 bánh xe. Hệ thống ray di chuyển được hàn trực tiếp phía trên của dầm đỡ ray bằng thép hoặc liên kết bu lông móc vòng để neo giữ ray với dầm chạy là dầm bê tông, phục vụ hoạt động di chuyển hàng hóa của cầu trục. Khách hàng có thể lựa chọn cầu trục với khẩu độ tương ứng với nhu cầu sử dụng.

Nên chọn loại cầu trục 10 tấn nào, dầm đơn hay dầm đôi?.

Khách hàng có hai lựa chọn về kết cấu dầm cho thiết bị cầu trục 10 tấn. Vậy nên lựa chọn cầu trục nào để sử dụng cho nhà xưởng, nhà kho để đảm bảo hoạt động hiệu quả? Thực chất cầu trục một dầm và cầu trục hai dầm đều có chức năng nâng hạ và di chuyển hàng hóa trong không gian nhà kho là như nhau.

Tải trọng của hai thiết bị đều giống nhau là 10 tấn. Khách hàng có thể chọn khẩu độ sao cho phù hợp với nhu cầu sử dụng.

• Nếu nhà xưởng có khẩu độ (chiều rộng của nhà xưởng) trên 10 mét thì nên chọn cầu trục dầm đôi 10 tấn. Vì ở khẩu độ lớn thì chỉ có dầm đôi mới đủ khả năng chịu tải trọng 10 tấn sẽ an toàn hơn. Nhưng giá cầu trục dầm đôi thường sẽ cao hơn cầu trục dầm đơn.
• Ngược lại, nếu khẩu độ (chiều rộng của nhà xưởng)cầu trục dưới 10 mét thì nên chọn cầu trục  dầm đơn 10 tấn với điều kiện nhà xưởng của khách hàng phải cao, khoảng không nâng hạ của cầu trục mới không bị hạn chế. trong trường hợp này loại cầu trục dầm đơn là đủ cho như cầu sử dụng, đảm bảo tính an toàn nhưng lại tiết kiệm chi phí hơn so với loại cầu trục dầm đôi.

Tuy nhiên lựa chọn loại cầu trục nào còn tùy thuộc vào mục đích, nhu cầu và đặc trưng riêng của mỗi nơi mà có thể loại chọn không theo hai gọi ý trên. Tốt nhất khi bạn muốn đầu tư loại cầu trục nào bạn nên gọi cho chúng tôi để chúng tôi đến khảo sát và tư vấn các giải pháp cho bạn. Như thế bạn sẽ dễn dàng đưa ra quyết định đúng nhất và phù hợp nhất với khả nằng tài chính và nhu cầu sử dụng của doanh nghiệp.

Cập nhật báo giá cầu trục 10 tấn mới nhất

• Như đã nêu, hiện nay trên thị trường có rất nhiều dòng sản phẩm cầu trục 10 tấn khác nhau về khẩu độ, mẫu mã… Mỗi sản phẩm sẽ có báo giá không giống nhau. Đó là còn chưa kể đến việc chênh lệch báo giá giữa các nhà cung cấp. Vậy phải làm thế nào để cập nhật báo giá mới nhất một cách chính xác?
• Phương thức đơn giản nhất chính là khách hàng liên hệ trực tiếp với đơn vị cung cấp cầu trục. Nhân viên sẽ hỗ trợ cung cấp báo giá chính xác theo đúng sản phẩm mà khách hàng lựa chọn. Một số mẫu cầu trục 10 tấn hiện đang được ưa chuộng do Vietmysteel cung cấp có thể kể đến như:
• Báo giá cầu trục 10 tấn dầm đơn (tải trọng 10 tấn) khẩu độ 12 mét, H = 6m, L = 30 m có giá tham khảo 305 triệu đồng.
• Báo giá cầu trục dầm đôi 10 tấn (tải trọng 10 tấn), khẩu độ 19 mét, H = 8 m, L = 50m có giá tham khảo 420 triệu đồng.
• Báo giá cầu trục dầm đơn tải trọng 10 tấn, khẩu độ 15 mét, H = 7 m, L = 40 mét có giá tham khảo 339 triệu đồng.

Báo giá gồm những gì?

• Báo giá cầu trục 10 tấn chưa bao gồm thuế phí liên quan. Tùy thuộc vào từng nhà cung cấp mà bộ cầu trục sẽ được trang bị các bộ phận khác nhau. Tại Trường Quân, trọn bộ cầu trục bao gồm:
• Hệ thống điện dọc an toàn 3P và điện ngang sâu đô, máng C, cáp mềm dẹt cho cầu trục.
• Pa lăng (tời) cáp điện nâng hạ đồng bộ, tích hợp biến tần di chuyển ngang cho pa lăng.
• Động cơ liền hộp giảm tốc di chuyển cầu trục.
• Tủ điện cầu trục đã tích hợp biến tần di chuyển dọc cho cầu trục.
• Dầm đầu (dầm biên), bánh xe cầu trục đồng bộ.
• Dầm chính cầu trục ( một dầm hoặc hai dầm tùy vào loại cầu trục được chọn).
• Ray di chuyển; ray vuông; ray P.

– Khách hàng sẽ được hỗ trợ vận chuyển, lắp đặt, kiểm tra, chạy thử hoàn thiện, kiểm định an toàn theo đúng tiêu chuẩn cho cầu trục trọng tải 10 tấn. Khách hàng sẽ chỉ việc đóng điện và cho cầu trục hoạt động – hình thức chìa khóa trao tay. Mỗi nhà xưởng sẽ có đặc điểm về diện tích, yêu cầu thi công khác nhau nên cầu trục cung cấp cũng sẽ có thông số kỹ thuật, báo giá không giống nhau. Khách hàng muốn biết chi tiết tốt nhất nên liên hệ trực tiếp với nhà cung cấp.

Cầu trục sẽ là công cụ hỗ trợ đắc lực cho các doanh nghiệp, tổ chức trong vận chuyển, sắp xếp hàng hóa để tiết kiệm tối đa chi phí, nhân lực, thời gian.
